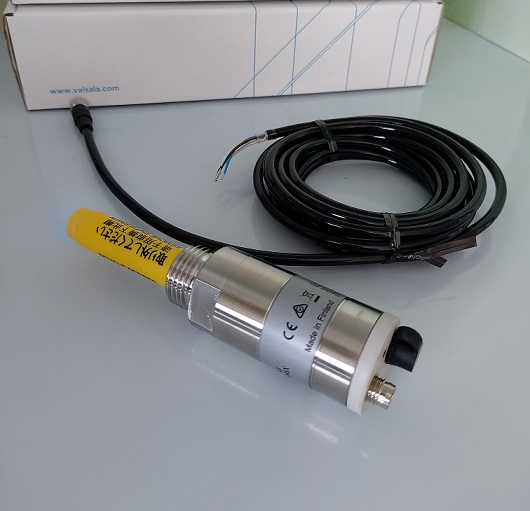

微型露點變送器 DMT143 和 DMT143L（長型）

（針對 OEM 應用）

當您想要準確地測量小型壓縮空氣干燥機、塑料干燥機、添加劑生產和其他 OEM 應用場合內的露點時，微尺寸露點變送器 DMT143 和 DMT143L 是您的理想選擇。它們很容易集成，并可以應用于手持式維薩拉 DM70 中。長型設備已取代 DMT242。

特點

技術數據
測量性能
傳感器                    DRYCAP? 180D
傳感器保護             不銹鋼燒結過濾器
建議的校準間隔（用于確認指定的準確度）           2 年
露點溫度
測量范圍（典型值）                      ?70 ... +60 °C Td
在空氣或 N2中的精度                   ±2 °C Td（請參見下圖）
模擬輸出量程：
選件 1             ?80 ... +20 °C Td
選件 2             ?80 ... +20 °C Td 常壓下的露點
方案 3             自定義量程
響應時間 63 % [90 %]：2)
?70 → ?20 °C Td (?94 → ?4 °F Td)              5 s [15 s]（典型值）
?20 → ?70 °C Td                                          45 s [10 min]（典型值）
水體積濃度 (ppm)
測量范圍（典型值）                     10 ...40000 ppm
環境溫度為 +20 °C，氣壓為 1 bar 時的準確度               1 ppm + 讀數的 20 %
1) 當露點低于 0 °C 時，變送器會輸出霜點。
2) 氣體溫度為 +20 °C、氣壓為 1 bar 且流速為 1 升/分鐘時。
操作環境
測量環境                     用于空氣、氮?dú)?、氫氣、氬氣、氦氣和氧?
溫度                           ?40 ... +60 °C
相對濕度                     0 ...100 % RH
氣壓                            0 ... 50 bar
采樣氣體流速              對測量準確度無影響
貯存溫度                    ?40... +60 °C
1) 如果存在其他化學物質，請咨詢維薩拉。請遵守關于易燃?xì)怏w的安全法規。
2) 對于低于 0 °C 的溫度或高于 20 bara的氣壓，電源電壓必須為 24 ...28 VDC。

模擬輸出（可定量程）                 4 ... 20 mA（3 線），0...1 V / 5 V，1...5 V
電流輸出分辨率                           0.002 mA
電壓輸出分辨率                           0.3 mV
+20 °C 時的電流輸出準確度        ±0.05 mA
+20 °C 時的電壓輸出準確度        ±0.01 V
數字輸出時的工作電壓                 12... 28 VDC
電壓輸出時的工作電壓                 12...28 VDC
電流輸出時的工作電壓                 18...28 VDC
電流輸出負載                               最大 500 ?
電壓輸出負載                               最小 10 k?
典型溫度系數                               0.005 %輸出范圍/ °C
數字輸出                                     RS-485，非隔離
支持協議                                     維薩拉工業協議 、Modbus RTU 協議
接頭                                            4 針 M8 (IEC 60947-5-2)
環境溫度為 +20 °C 時的電源電流 (Uin 24 VDC)
常規測量                                    10 mA + 負載電流（典型值）
自診斷階段                                 220 mA 脈沖（典型值）
機械規范

機械連接                                ISO 228-1  G1/2″? 、   1/2″NPT  、? 3/4″-16 UNF   、 5/8″-18 UNF
外殼材料                                不銹鋼 (AISI316L)
重量：
G 螺紋和 UNF 螺紋版本          90 g
NPT 螺紋版本                         100 g
合規性
IP 防護等級                             IP66EMC
合規性                                    EN 61326-1，工業電磁環境
