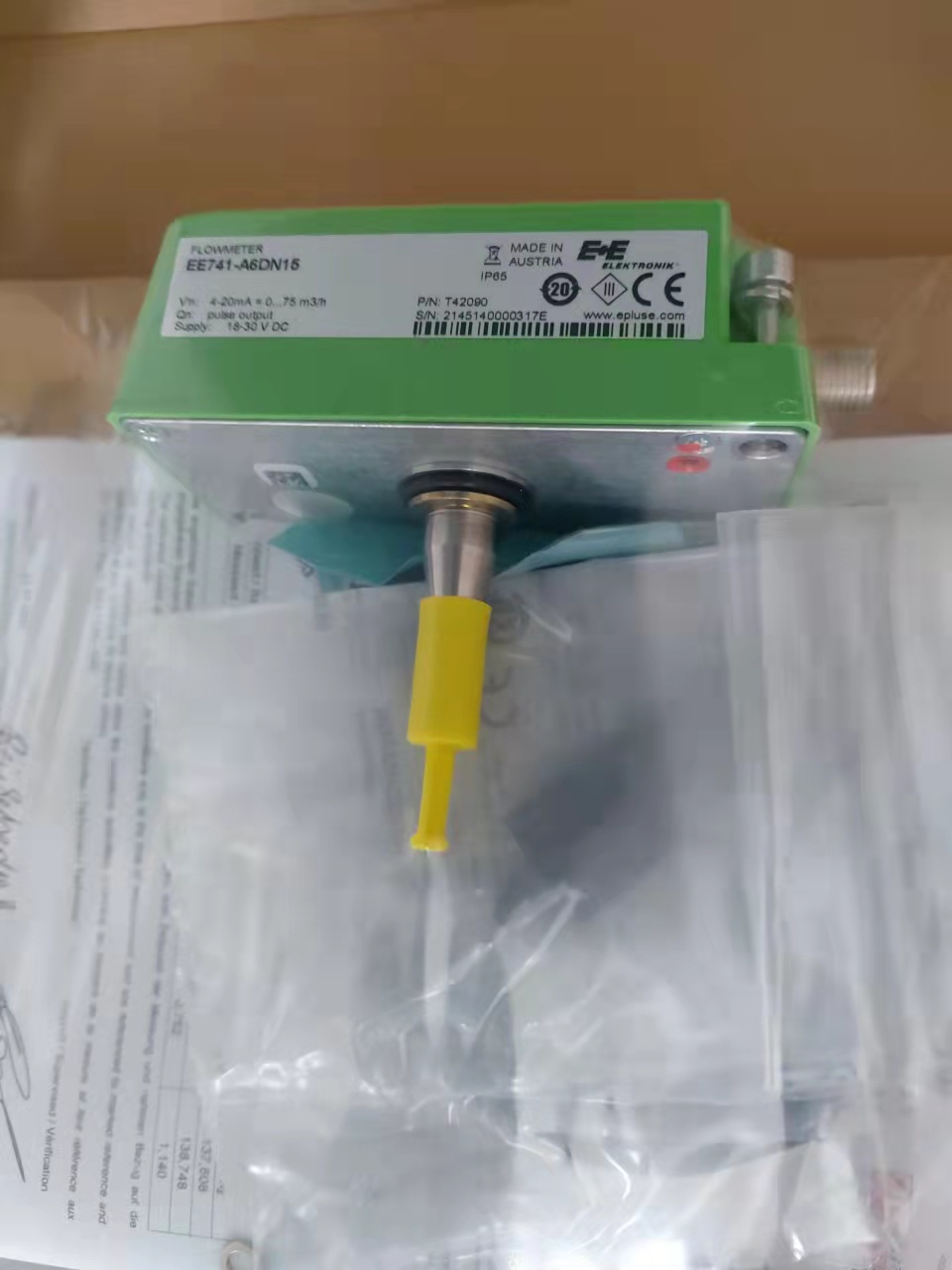

EE741
模塊化緊湊型在線式氣體流量計，管徑從DN15至DN50
EE741在線式流量計專用于精密測量壓縮空氣和其他工業氣體流量。通過使用三種不同規格的安裝塊，可在DN15，DN20，DN25， DN32，DN50等不同管徑的管道上使用同一個變送器。
熱式測量原理配合高效的E+E熱膜元件實現了長期穩定性和快速的響應時間。
即使在較低的測量范圍內，通過應用工廠特定的多點校準（在7bar下執行）也可以實現測量精度。這決定了檢測泄漏的可靠性并節省響應的能耗。EE741系列變送器的結構采用模塊化設計，儀表易于安裝和維護。
模塊化設計
同一個變送器可使用三種不同規格的管徑:
EE741: DN15/ DN20/ DN25
EE741-N50: DN32 / DN40/ DN50
用戶可直接通過顯示模塊或者免費的產品組態軟件EE-PCS來調整變送器的管徑。
一旦將變送器安裝塊安裝到管道中，就可以在無需拆卸管道的情況下安裝和移除變送器。因此，EE741也是臨時測量和移動測量的理想之選。包含在標準供貨范圍內的密封塞保證了即使在變送器被拆除的情況下，也可對管道內的壓縮空氣進行正常操作。
顯示（可選項）
使用先進技術的LCD屏幕顯示瞬時流量及累計流量值?？梢酝ㄟ^(guò)按鈕和直觀的菜單指導輕松進行用戶需要的配置。顯示屏可以通過調節按鈕進行90度旋轉，不管流量計安裝在什么位置都方便用戶進行查看。
典型應用
壓縮空氣流量測量
工藝氣體測量，包括O2, N2, Ar, CO2和其它氣體
氮?dú)獍l(fā)生器
泄漏檢測
技術資料
測量值 標準體積流量, 質量流量, 標準流量, 溫度,消耗量
管徑 DN15 / DN20 / DN25 DN32 / DN40 / DN50
測量范圍 - 流量 DN15: 0.2 - 76.3 Nm3/h DN20: 0.4 - 135.6 Nm3/h DN25: 0.6 - 212 Nm3/h
測量范圍 -流量 DN32: 0.9 - 347.4 Nm3/h DN40: 1.4 - 542.8 Nm3/h DN50: 2.2 - 848.2 Nm3/h
精度 -流量 ±(測量值的3% + 0.3%滿量程)
測量范圍 - 溫度 -20...60 °C
精度 溫度 ± 0.7 °C
輸出信號 0/4-20 mA, 脈沖輸出, 開關量輸出, Modbus RTU或M-Bus總線接口, IO-Link
供電電源 18 - 30V DC
